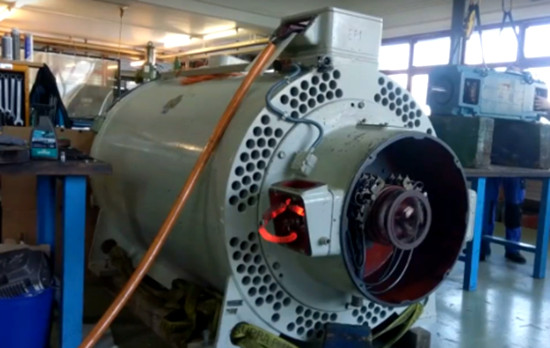

對380V、3相籠形電動機這是個老問題，似乎幾十年前就有答案，但幾乎又是新問題，現在的大多數答案都經不起問個為什么？或者實際當中沒有可操作性。
先說說現有的答案：（沒說全的請大家補充）
1、電動機功率大于10kW。
2、電動機功率大于50kW。
3、電動機功率大于變壓器容量的20%。
4、經常啟動的電機，啟動時造成的電壓降大于10%。
5、偶爾啟動的電機，啟動時造成的電壓降大于15%。
還有好象是個經驗公式，通過代入公式計算后來確定是否降壓啟動。望知道該公式的朋友補充一下。
對1、2兩項，似乎沒有根據，現實中上百、數百千瓦的電動機都有全壓直接啟動的。
對3項，變壓器是空載嗎?
對4、5項，實際當中又如何掌控?難道是實際測量嗎?
實際上采用降壓啟動的主要目的，就是避免影響其它設備的正常工作。如果沒有其它設備，只有變壓器與電動機，那么電動機的功率可以接近變壓器的容量，考慮到功率因數、效率等因素，一般電動機功率為變壓器容量的80%，都可以直接啟動，或者變壓器與電動機同時啟動。
現實中絕大多數的大電機啟動時，變壓器或多或少還有其它負荷，那么其它負荷的多少也是要考慮的因素之一。
電動機啟動時為什么會影響其它電氣設備工作呢?
因?yàn)榛\形電動機的啟動電流是其額定電流的5-7倍，大電流會引起大的電壓降，電壓降達到一定值，其它電氣設備就有可能停止工作或引起故障。因此有規定頻繁啟動的電機，造成的電壓降不能超過10%，不頻繁啟動造成的電壓降不超15%。
為什么會產生電壓降呢?
是因?yàn)樽儔浩魈峁┎怀龃箅姍C(jī)啟動時所需要的大電流，如果變壓器能提供大電機啟動所需的大電流，就不會產生電壓降或產生的電壓降很小。這就是說變壓器容量的大小，也決定了電壓降的大小。那么實際當中絕不能不談變壓器容量大小，而只講多大的電機要降壓啟動。
變壓器現有負荷的大小，也是決定電壓降大小的條件之一。試想變壓器空載與滿載時，分別啟動同一臺電機，造成的電壓降肯定不一樣。那么只講電動機功率是變壓器容量的百分之幾，而不提變壓器現有負荷是多少，來判斷電機是否要降壓啟動也是行不通的。
至此，要判斷電動機是否降壓啟動，至少要考慮電動機功率、變壓器容量、現有負荷三個因素，缺一不可!那么看看現在各種所謂的判斷方法，有沒有把這三者綜合考慮呢?
如何來綜合考慮這三個因素呢?為方便都用電流這個參數。其實這個問題的實質是：多大的電流?會造成多大的電壓降?也就是電流與電壓降的問題。
大家知道籠形電機的啟動電流是額定電流的5-7倍。
對變壓器而言，多大的負荷電流才會使電壓降達到10%、15%呢?這就要用到阻抗電壓這個參數，一般的電力變壓器阻抗電壓為5%左右，也就是當變壓器的輸出電流為額定值時，電壓降為5%，這就是輸出380V的變壓器，設計的輸出電壓是400V，當滿載時剛好是380V。
假設隨著負荷電流的增加，變壓器輸出電壓的電壓降是線性變化的，那么當變壓器的輸出電流為2倍額定電流時，電壓降是5%，3倍電流時是10%，4倍電流時是15%。那么頻繁啟動的電機允許的電壓降為10%，也就是電動機的啟動電流加上現有負荷電流，只要小于變壓器3倍額定電流，就可以直接啟動。
這就是最簡單、最接近實際的判斷電動機采用何種方法啟動的方法。
